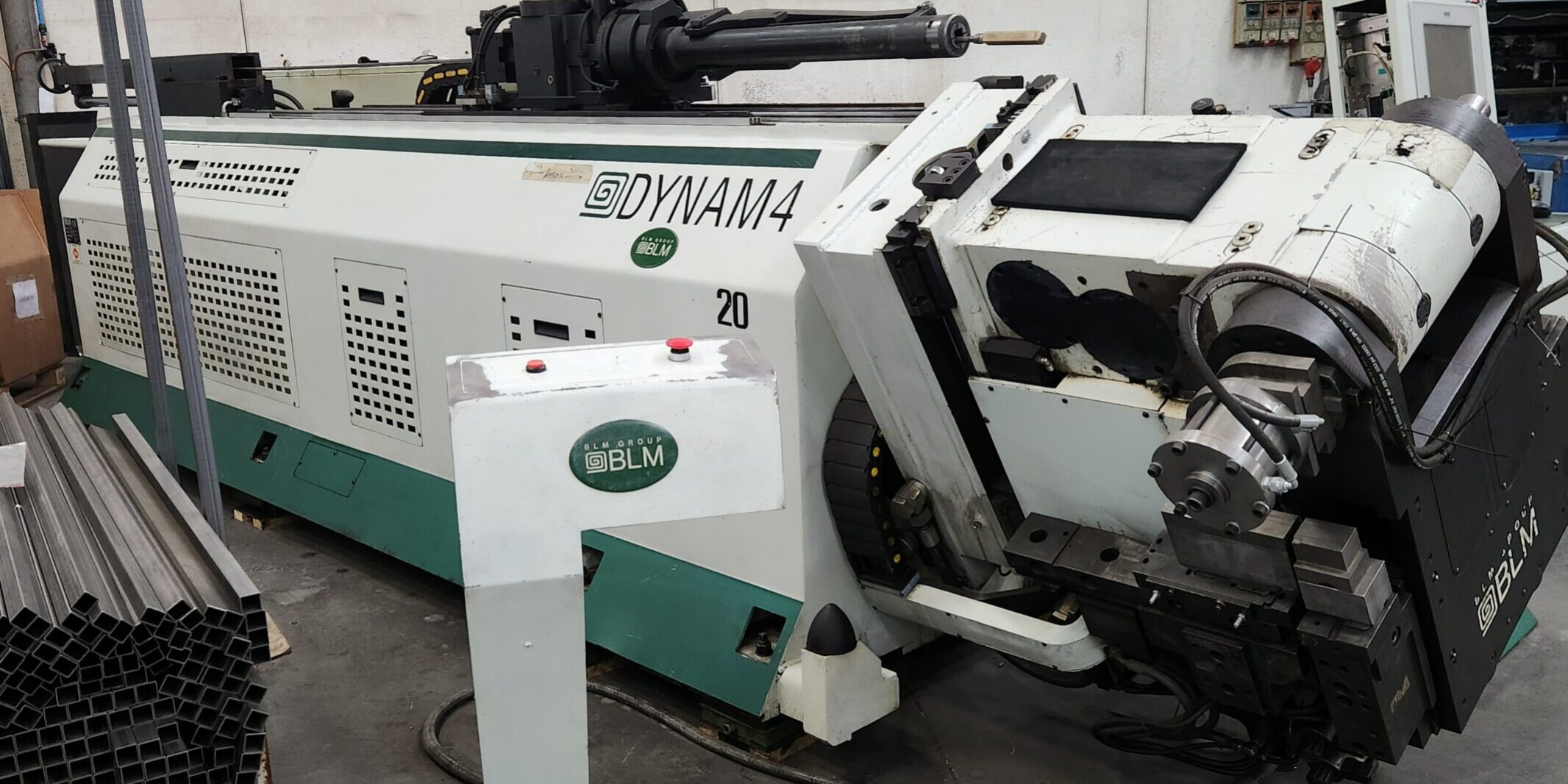

CURVATUBI BLM DYNAM4
TENSIONE V380-Hz50
ANNO DI COSTRUZIONE 2003
CONTROLLO NUMERICO TPA
CAPACITA MASSIMA DI CURVATURA (Rm=2,5 Ø tubo) : Tubo tondo R=45Kg/mm² MAX 42x2,5mm
Rm massimo = 120mm
Rm massimo con accessorio Raggio Variabile= 80mm
Velocità di posizionamento Asse X = 1700mm/sec
Velocità di posizionamento Asse Y = 140°/sec
Velocità di Rotazione Asse Z = 360°/sec
Velocità di Rotazione Asse R = 30°/sec
Velocità di posizionamento Asse T = 400mm/sec
Pressione Idraulica = Max. 140 Bar.
Tolleranze assi:
X= ±0,1mm
Y= ±0,1°
Z= ±0,1°
R= ±0,1°
T= ±0,1mm
Assi controllati = 5
-----------------------------
BLM DYNAM4 PIPE BENDERS
VOLTAGE V380-Hz50
YEAR OF CONSTRUCTION 2003
TPA NUMERICAL CONTROL
MAXIMUM BENDING CAPACITY (Rm=2.5 Ø tube): Round tube R=45Kg/mm² MAX 42x2.5mm
Maximum Rm = 120mm
Maximum Rm with Variable Radius accessory = 80mm
Positioning speed X axis = 1700mm/sec
Positioning speed Y axis = 140°/sec
Z Axis Rotation Speed = 360°/sec
R Axis Rotation Speed = 30°/sec
Positioning speed T-axis = 400mm/sec
Hydraulic Pressure = Max. 140 Bar.
Axis tolerances:
X= ±0.1mm
Y= ±0.1°
Z= ±0.1°
R= ±0.1°
T= ±0.1mm
Controlled axes = 5
